케이블 트레이는 산업 현장과 공장에서 사용되는 제품입니다. 노출되는 케이블을 안전하게 고정시키고 시각적으로 정리하는 용도로 많이 사용하고 있습니다. 이러한 케이블 트레이는 전력, 제어, 통신 및 계장용 케이블 등을 배선할 때 지지 보호하기 위해 사용되고 있습니다. 건물 안에 케이블이 여러 가닥으로 지나갈 때는 사다리 형태의 케이블트레이를 천장이나 벽에 시공하여 지나가게 해야 합니다. 형태에 따라 사다리형, 펀칭형, 바닥 밀폐형, 메시형으로 구분되는데 케이블의 종류에 따라 시공되는 트레이가 다릅니다.
그중 보편 적으로 많이 사용되는 트레이는 사다리형 트레이인데 사다리형 케이블 트레이 같은 경우 아파트 및 큰 건물 등에 여러 가지 케이블이 있는데 케이블 포설 및 증설이 쉽게 할 수 있으며, 안전한 유지 관리를 위해 벽에 매립시키는 대신 천장에 케이블 트레이를 설치하게 됩니다. 통풍이 원활하고 설치와 유지 보수가 용이하다는 큰 장점을 가진 케이블 트레이입니다.
사다리형 케이블 트레이의 부속
이러한 사다리형 케이블 트레이는 설치 시 천장의 전선 볼트로 고정하거나 벽면이나 기둥일 이용해서 실치 하게 되는데요. 보통 건물의 내부나 설치하려는 장소의 전기 배선함과 설치 위치에 따라 최적의 동선을 고려하며 설계하게 되는데 트레이와 트레이를 연결해주는 많은 부속들이 필요하고 그 부속마다 역할을 정확히 구분되어 있습니다.

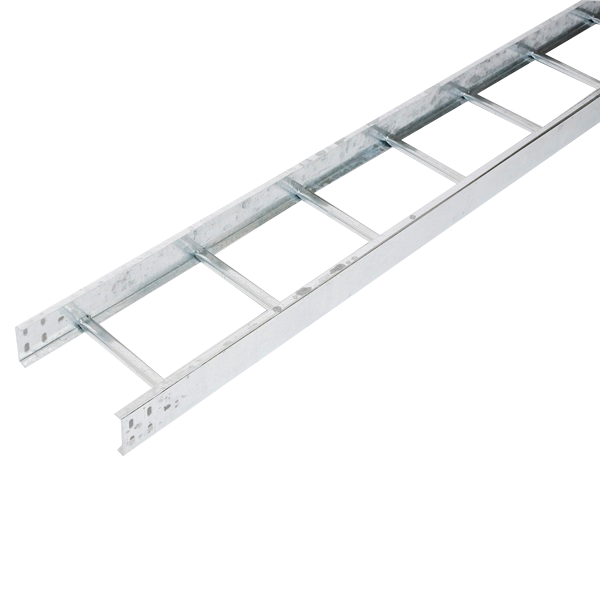

1. 트레이 바디(Tray Body)
트레이 바디는 폭 100~600mm까지 사이즈가 있으며, 높이도 100mm, 150mm, 200mm 규격이 있고 길이는 3M 동일합니다.

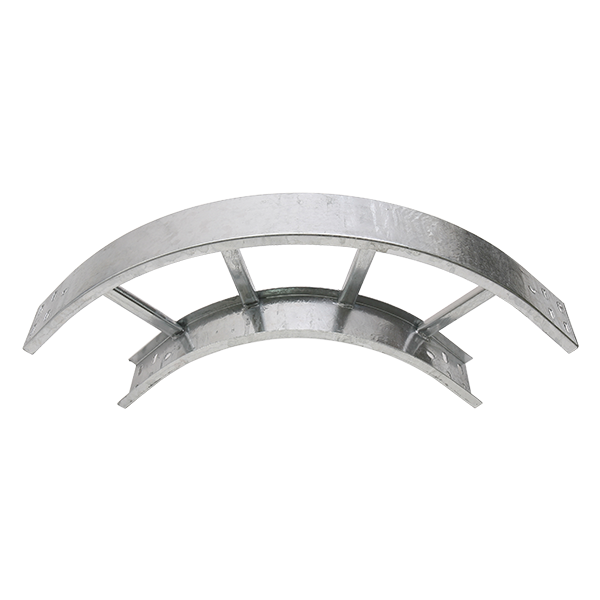

2. 수평 엘보(Horizontal Elow)
수평 엘보는 수평으로 90도 구부러진 부분에 연결 사용하고, 설치 환경에 따라 60도, 45도, 30도 제품을 사용할 수 있습니다.

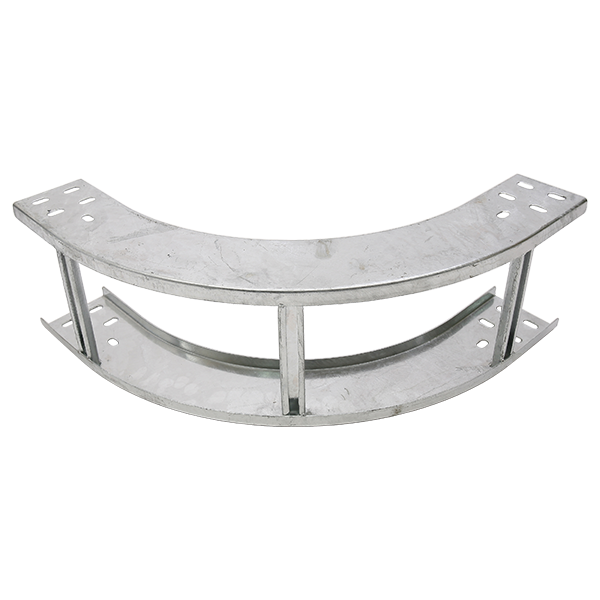

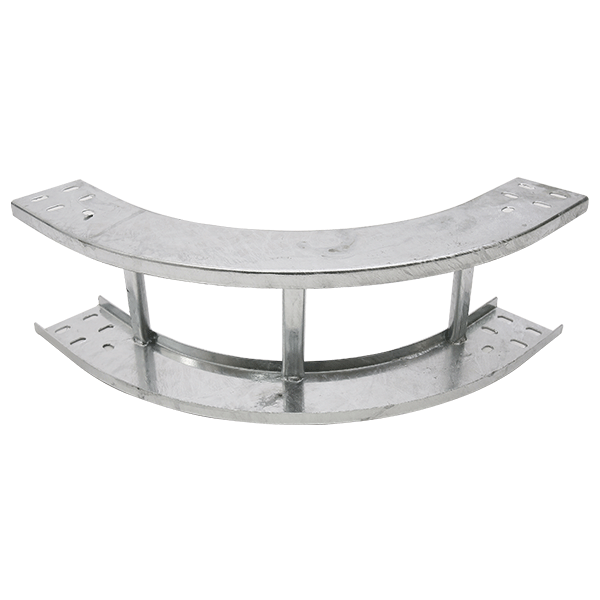

3. 수직 엘보 안쪽(Vertical Elbow Inside) / 수직 엘보 바깥쪽(Vertical Elbow Outside)
수평에서 수직으로 또는 수직에서 수평으로의 연결할 때 사용합니다. 인사
이드는 가로대가 사이드 레일의 밑바닥 쪽에 붙어 있는 것을 기준으로 안쪽으로 말아진 것이고, 아웃사이드는 받침대가 밑에 있고 노말이 바깥쪽으로 잡힌 모양입니다. 설치 환경에 따라 60도, 45도, 30도 제품 사용 가능합니다.

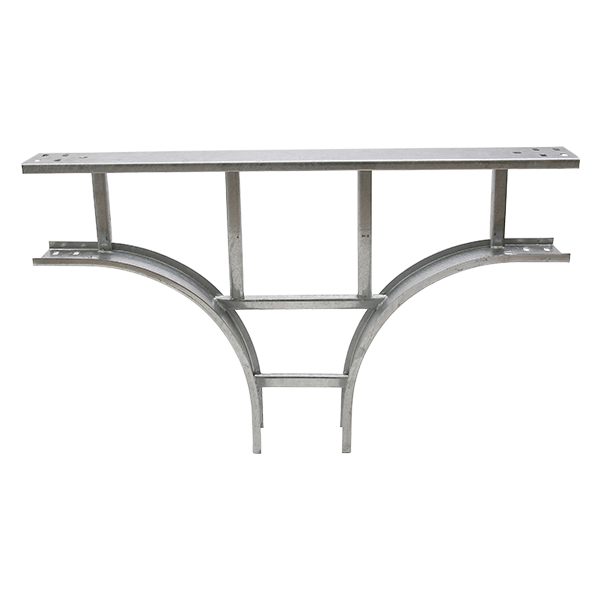

4. 수평 티(Horizontal Tee)
수평 상태에서 3군데 방향으로 갈리질 때 사용합니다.
5. 수평 크로스(Horizontal Cross)
수평 상태에서 4군데 방향으로 갈라질 때 사용합니다.

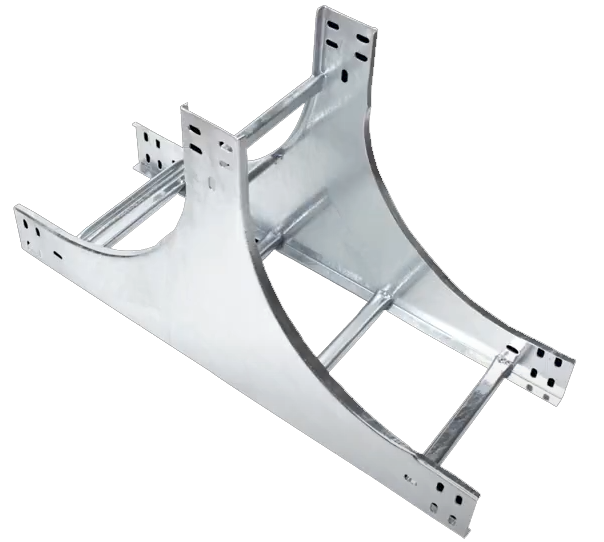

6. 수직 티 입상(Vertical Tee Up) / 수직 티 입하(Vertical Tee Down)
수평에서 수직으로 꺾이는 부분에 사용합니다. 아래에서 위로(입상) 또는 위에서 아래로(입하) 3방향으로 분기 시 사용합니다.
7. 수직 크로스(Vertical Cross)
위에서 아래로 또는 아래에서 위로 4군데로 갈라질 때 사용합니다.

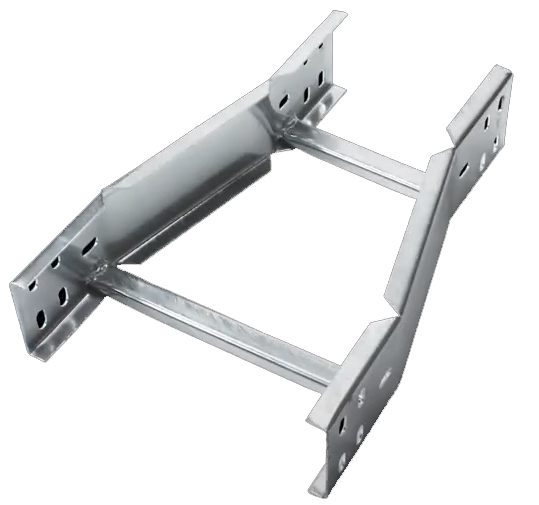

8. 레듀서 S(Straight Reducer)
폭이 서로 다른 트레이 2개를 연결 시 직선방향으로 줄어드는 구간에 사용합니다.
9. 레듀서 L(Straight Left Hand)
폭이 서로 다른 트레이 2개를 연결 시 왼쪽으로 줄어드는 구간에 사용합니다.
10. 레듀서 R(Straight Right Hand)
폭이 서로 다른 트레이 2개를 연결 시 오른쪽으로 줄어드는 구간에 사용합니다.

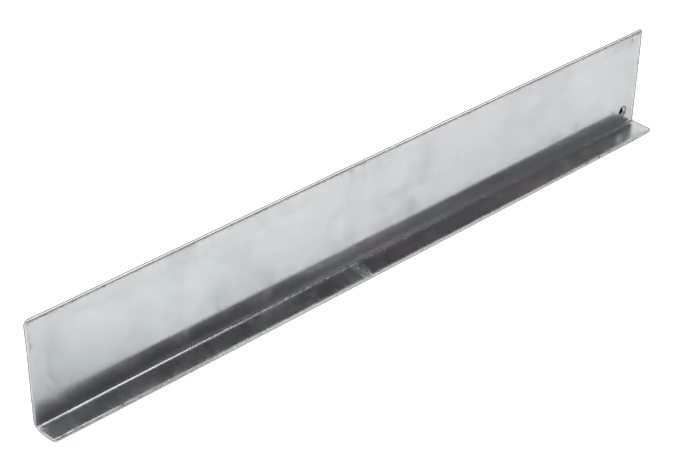

11. 분리대(Separator)
케이블 포설 시 칸막이(Divider Strip) 역할을 하며, 전력선과 통신선 등을 구분하는 용도로 사용합니다.

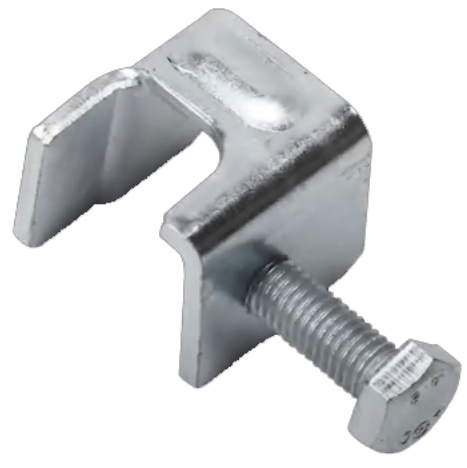

12. 분리대 클램프(Separator Clamp)
케이블 트레이 rung에 설치되어 격벽을 고정할 때 사용합니다.

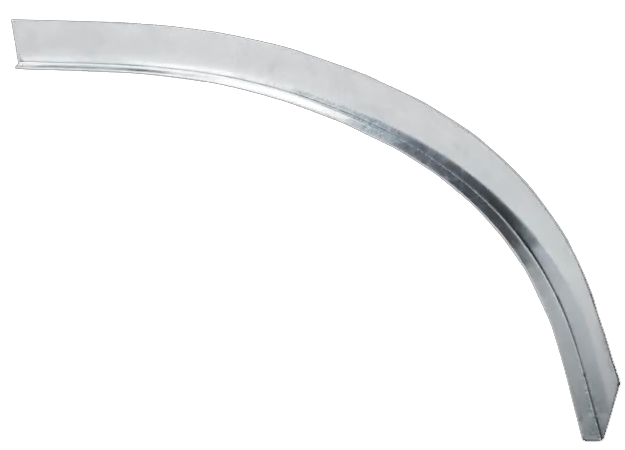

13. 수평 엘보 분리대(Horizontal Elbow Separator)
수평 엘보 부분에 설치되어 분리대 역할을 합니다.

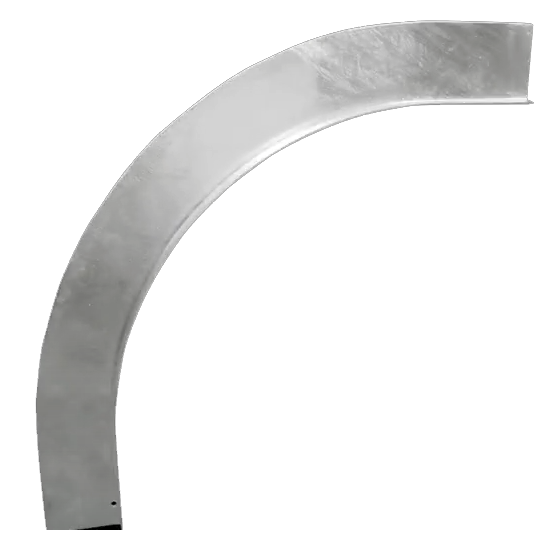

14. 수직 분리대 안쪽(Vertical Separator Inside) / 수직 분리대 바깥쪽(Vertical Separator Outside)
수직 엘보 부분에 설치되어 분리대 역할을 합니다.
15. 홀드 다운 클램프(Hold Down Clamp)
스프링 너트 일체형 케이블 트레이가 움직이지 않도록 C찬넬에 고정시킬 때 케이블 트레이 안쪽에 사용합니다. 보통 벽에 고정 한 C찬넬에 크램프를 이용해 트레이를 고정합니다. 홀드 다운 크램프, 볼트, 스피링 너트가 일체형이라 편리하게 사용 가능합니다.

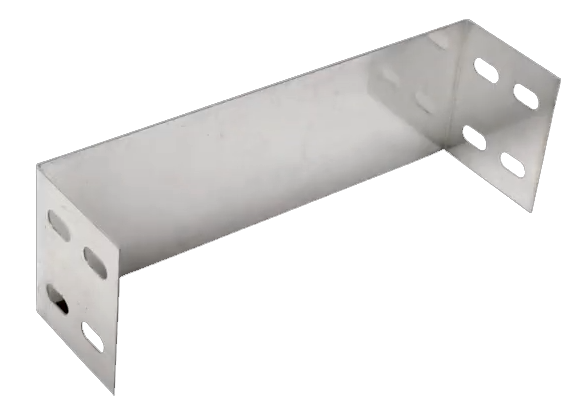

16. 조인트 커넥터(Hoint Connector)
트레이와 트레이를 연결할 때 이음 역할을 합니다.

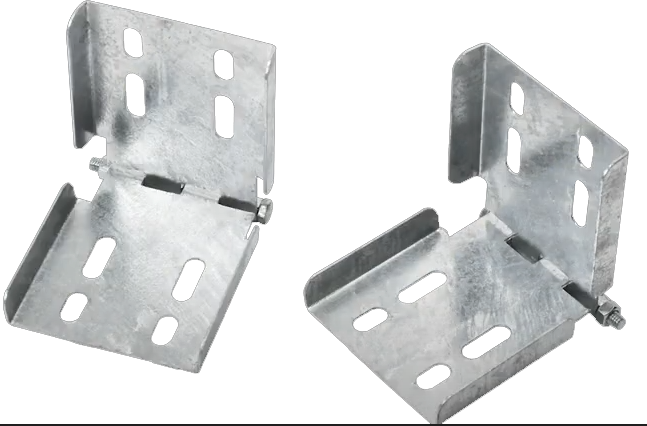

17. 수평 커넥터(Horizontal Connector)
수평 커넥터는 트레이와 트레이를 연결할 때 경첩처럼 연결할 수 있습니다.
18. 수직 커넥터(Riser Connector)
트레이와 트레이를 상하 방향을 연결 시 사용합니다.

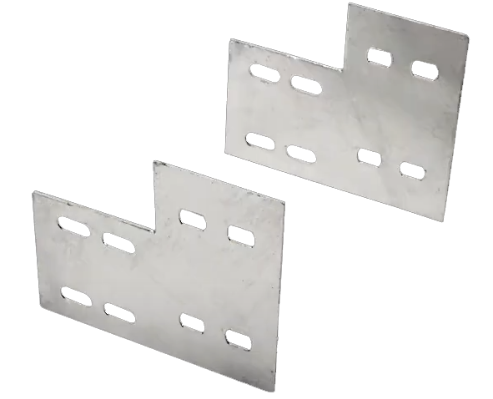

19. 높이 조정 커넥터(Step Down Connector)
트레이가 서로 높이가 다를 때 몸체를 상호 연결할 수 있습니다.
20. 리듀싱 커넥터 S(Reducing Connector Straight)
21. 리듀싱 커넥터 O(Reducing Connector Offset)
폭이 다른 케이블 트레이를 왼쪽이나 오른쪽으로 줄어드는 형태로 연결 시 사용합니다.
22. 박스 커넥터(Box Connector)
박스 커넥터는 보통 분전함과 트레이를 연결하여 노출된 함에 고정하는 용도로 사용됩니다.
23. 엔드 캡(End Cap)
앤드 캡은 케이블 트레이 말단의 마감용으로 사용합니다.
24. 샹크 볼트 & 플랜지 너트(Shank Bolt & Flange Nut)
케이블 트레이 바디와 커넥터를 연결하여 고정할 때 사용되며, 몸체의 구멍과 커넥터의 장공 hole을 겹치면 사각형의 구멍이 되어 샹크 볼트의 사각 부위와 맞게 됩니다. 볼트의 방향은 안쪽에서 밖으로, 즉 너트를 밖에 채워줘야 합니다.
25. 접지 본딩 점퍼(Ground Bonding Jumper)
트레이와 트레이 연결 시 조인트 커넥터 좌우측 바깥에 연결하여 접지선 역할을 하며, 샹크 볼트와 플랜지 너트로 쉽게 고정 가능합니다. 14sq 250mm / 22sq 250mm / 38sq 250mm 3종류의 규격이 있으며 편조선 양끝에 구리 단자가 결합된 형태입니다.

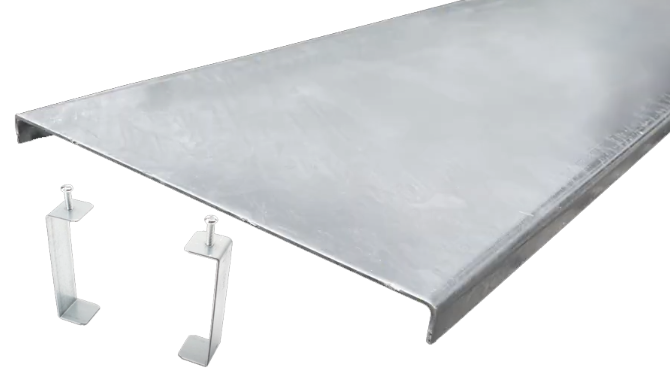

26. 케이블 트레이 몸체 커버(Solid Cover Straight) / 커버 클램프(Cover Clamp)
Tray Body 길이 3M 동일하며, 케이블 보호를 위해 덮개가 필요한 경우에 사용합니다. 바디와 커버 높이에 맞는 Cover Clamp(100mm, 150mm, 200mm)로 고정할 수 있습니다.
27. 트레이 행거(Tray Hanger)
전산 볼트 설치를 고려하여 케이블 트레이 폭보다 100mm가 넓은 것을 사용하고, 밑면 좌우측에 장공이 있으며 사각 와셔 및 플랜지 너트로 고정합니다.

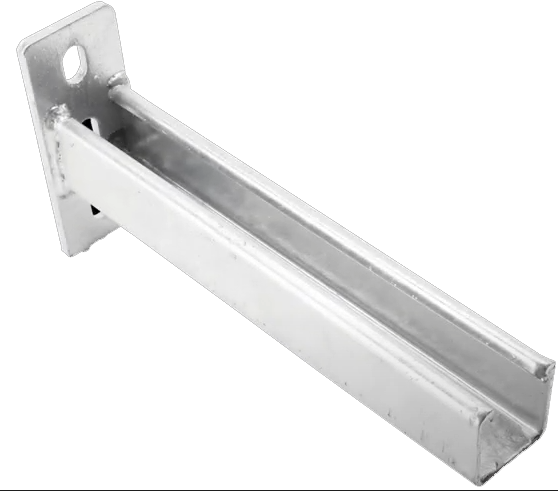

28. 싱글 브래킷(Single Bracket)
벽면과 나란히 케이블 트레이 설치 시 까치발과 같은 형태로 몸체를 지지하는 역할을 하며, C/T의 폭보다 50mm 넓은 것을 사용합니다. 또한, 홀드 다운 크램프를 이용하여 몸체와 싱글 브래킷을 고정할 수 있습니다.
