철 매입 박스 사용법 및 이론

매입용 박스란?

건축물 콘크리트 타설 전에 매입 전기배관의 설치가 완료되어 벽체나 천장 안에 매립된 철재 상자이며, 그 내부로부터 전선을 인출하여 조명기구, 콘 센트, 스위치 등을 달거나 전선 상호를 접속할 목적으로 사용하는 것이며, 현장에서는 복스라고도 하고 박스라고도 많이 불립니다.



철 매입 박스 종류

 1. 1개용 철 매입 박스

1개용 박스, 2개용(4각) 박스, 8각(분기용) 박스, 커버가 있고, 박스마다 스위치 박스와 승압 박스로 나누어집니다. 이 중 가장 많이 사용되는 박스는 1개용 스위치 박스와 1개용 승압 박스입니다. 스위치 박스는 스위치를 매입할 때 사용하는 박스이고, 승압 박스는 매입 콘센트를 사용할 때 사용하는 박스입니다. 박스의 규격은 보통 44mm, 54mm, 75mm, 크게 3가지가 있으며 이 사이즈는 박스의 높이를 표현합니다. 보통 작업 현장에서 사용되는 박스는 규격은 44mm와 54mm를 주로 사용합니다. 스위치 박스를 사용하면 보통 44mm를 사용하고 승압 사용할 경우 54mm를 대표적으로 많이 사용합니다. 그 이유는 스위치 박스보다 승압(콘센트) 박스가 선 연결을 많이 하기 때문에 여유공간이 좀 더 있는 54mm를 많이 사용합니다. 필요에 따라 75mm까지도 선택해 사용하기도 합니다.



 2. 2개용 철 매입 박스



정사각에 가까운 박스는 2개용 박스입니다. 1개용 박스와 마찬가지로 2개용 박스는 4구 스위치와 4구 승압(콘센트)을 사용할 때 사용합니다. 2개용 승압 박스 같은 경우 8각(분배용) 대용으로 사용하기도 합니다.



 3. 8각(분배용) 철 매입 박스

8각(분배용) 박스는 전선 분배할 때는 이 8각 박스를 주로 사용합니다. 앞서 말했듯이 현장에서 2개용 승압으로도 대처가 가능하지만 주용도가 아니여서 분배하실 때는 8각 박스로 사용을 권장합니다.



 4. 연결 박스

연결박스는 벽에 매입 박스가 깊게 매입되어 있어 스위치나 콘센트 설치가 어려울 경우 연결 박스를 추가로 덧대어 설치할 수 있는 박스입니다.  연결 박스도 1개용 2개용 8각 규격에 맞게 제품이 있어 현장 상황에 맞게 사용할 수 있습니다.

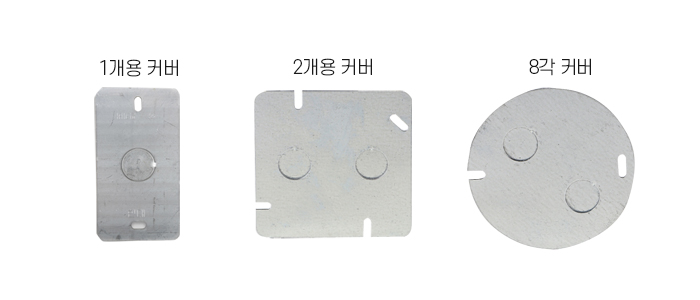

커버 종류도 1개용 2개용 8각 종류별 커버가 있는데 이 커버는 사용 용도가 없거나 나중에 작업을 위해 8각 커버 같은 경우는 조선 분배 작업이 완료 되면 커버를 설치해 주시면 됩니다.

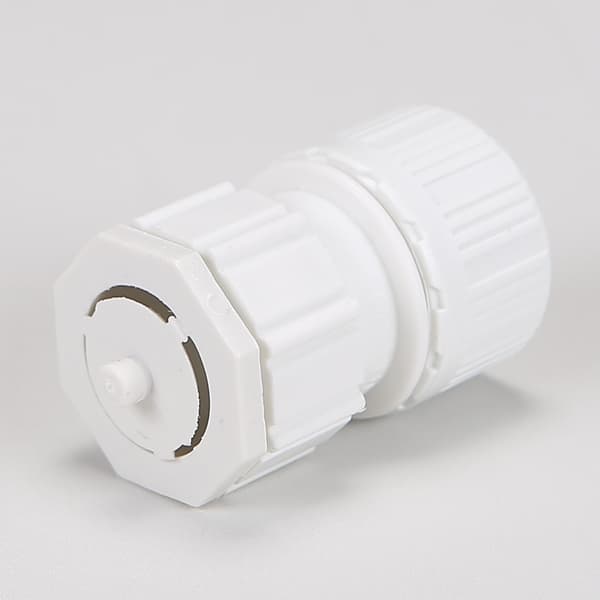

철매입-CD커넥터

철 매입 박스 측면에는 구멍을 뚫을 수 있는 원형이 있는데 이 원형을 손으로 힘을 가하면 때어지는데 이 구멍에 CD커넥터를 연결해 CD배관을 연결하여 배선이 지나갈 수 있는 통로를 만들 수 있습니다.
