전자제품 접지선이 필요한 이유

접지선은 대지에 매설된 접지봉이나 접지판, 전기를 사용하는 기계, 기구 등의 접지해야 할 단자와 접지극을 접속시키기 위한 전선입니다.



접지선 사용 목적

접지선을 사용하는데 가장 중요한 목적은 감전사고 방지라고 할 수 있습니다.  전자제품을 사용하시다 보면 누설 전류라는 것이 발생할 수 있는데 이 누설전류는 제품의 온도와 습도, 잘못된 설계, 제품 고장 등 다양한 원인으로 기계 내/외부에 흐르는 전류를 의미합니다. 누설전류의 크기는 기기와 환경마다 다르지만 사람에게는 통증을 유발하기도 하고, 기계에게는 고장 발생의 원인이 됩니다. 누전 이상이 발생하는 경우에 접지선이 있으면 이론상 저항이 가장 적은 접지선으로 흐르게 되어 감전과 기계의 고장을 방지하게 해 줍니다.



접지선 사용

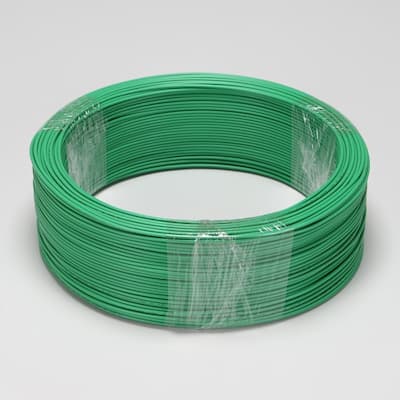

대지 전압 150V이상인 경우는 필수적으로 접지를 하도록 규정되어 있습니다. 110V를 사용하던 때에는 접지를 사용하지 않고 전기를 공급했지만 현재는 모든 가전제품이 220V로 사용되기 때문에 규정에 따라 접지를 하고 접지선이 꼭 필요하게 됩니다. 접지선은 녹색선으로 구분되고, 접지선의 굵기는 2.5SQ / 4SQ / 6SQ / 10SQ / 14SQ 다양한 굵기의 접지선이 사용되고 있습니다. 전집선을 사용할 때는 기계적 강도와 전류 용량, 내식성 이 세 가지 기준과 충분한 굵기, 적절한 재질의 선을 선정해야 합니다. 접지선은 일반적으로 동선이 가장 많이 사용되지만, 알루미늄 선을 사용하시는 경우도 있습니다. 알루미늄 선을 사용하시는 경우에는 동선보다 굵은 것을 사용해야 하며, 흙속에서 부식되는 것도 유의할 필요가 있습니다.  안전사고 예방과 전자제품의 안전을 위해 접지선은 꼭 필수라고 생각하시면 됩니다.





접지선 연결이 필요한 이유 5가지
