IV전선 그리고 HIV 차이점 (요즘은 HFIX 대세!)

일반적으로 많이 사용하는 전선 중 하나인 게 절연 전선입니다. 절연전선 IV / HIV / HFIX를 많이 사용하고 있습니다. 보통 가정에 사용되는 전선의 굵기는 1.5SQ와 2.5SQ를 많이 사용하게 되는데 여기서 SQ는 전선의 단면적 제곱밀리미터를 표기한 것으로 1.5SQ 같은 경우 1.5 제곱밀리미터, 2.5SQ는 2.5 제곱밀리미터를 나타낸 것입니다. 1.5 전선인 경우 전선의 지름이 1.38mm 그리고 2.5 같은 경우 지름이 1.78mm입니다. 그러면 우리가 면적을 계산하는 공식은 모두가 알고 있는 파알 제곱으로 계산해서 면적을 구할 수 있습니다. 3.14 곱하기 반지름 1.38의 반지름은 0.69 제곱으로 계산하게 되면 약 1.5 제곱밀리미터가 나오게 되어 우리는 1.5SQ라고 부르게 되는 것입니다.

IV와 HIV 차이점

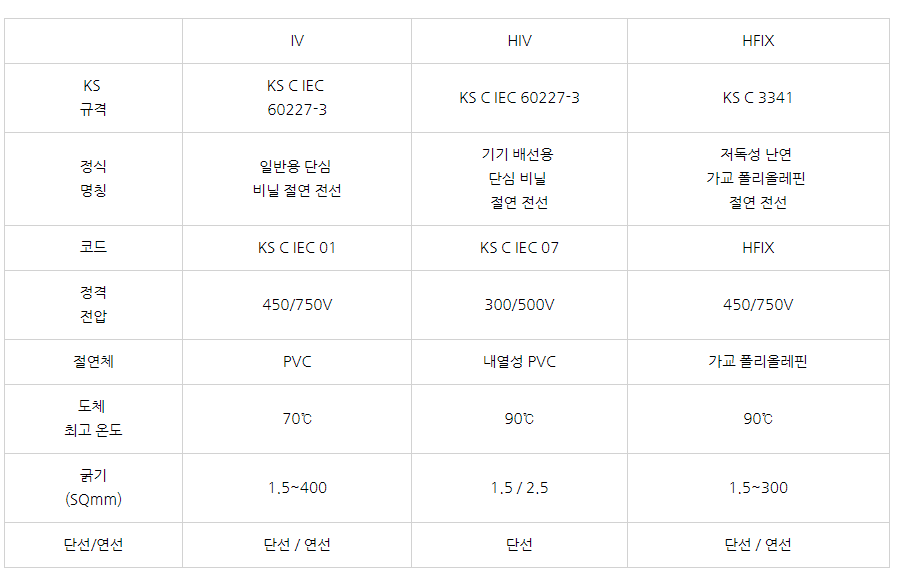

이러한 절연 전선은 보통 우리가 흔히 많이 사용하는 IV, HIV, HFIX가 가장 보편적으로 사용되고 있습니다. 이 전선들의 차이점은 전선의 약호를 보면 쉽게 구분할 수 있습니다.

IV의 I는 '절연전선'을 의미하고 V는 '비닐'을 의미해 '비닐 절연전선'이라고 불리며 허용 전압은 450/750V까지 사용 가능한 전선입니다. IV에서 내열성 H가 추가되면 우리가 흔히 불리는 HIV 전선인데, IV는 내열온도가 '70도'인 반면 HIV의 내열온도는 90도까지 사용 가능하여, HIV가 내열온도 20도 더 높은 장점을 가지고 있지만, 허용 전압이 300/500V로 IV보다 허용 전압이 낮습니다.

HFIX 특징

이 두 가지 장점을 갖춘 제품이 바로 HFIX입니다. HFIX는 HF '할로겐 프리' 즉 저독성 난연을 의미하고, I는 '절연 전선'  X는 '가교 폴리올레핀'을 뜻합니다.



기존의 HIV 전선과 IV에서 사용되는 PVC 절연제에서 발생되는 유독성 가스 중 하나인 할로겐 가스로 인한 문제가 많이 발생했는데, HFIX는 이러한 할로겐 가스가 발생하지 않은 저독성 가교 난연 폴리올레핀 절연제로 사용하고,  IV와 같은 허용 전압을 사용 가능하면서 HIV와 같은 내열성을 가지고 있습니다.

HFIX는 다양한 규격이 있고 저압용 옥내배선으로 적합한 전선으로 배선작업 시 많이 사용하는 절연 전선 중 하나입니다. 예전에는 HIV 전선을 많이 사용했지만 법령이 개정되면서 현재 HIV는 기기 배선용으로만 사용되고 요즘에는 사용 환경과 목적에 맞게 IV나 HFIX를 많이 사용하고 있습니다. 배선작업 시에 KEC 한국전기설비규정에 맞는 배선작업을 고려해야 합니다.
