유도등의 종류와 설치 기준(객석유도등 설치 계산하는 법)

건물 내 화재나 비상 상황이 발생되면 빠르게 건물을 빠져나오거나 안전한 장소로 이동이 필요합니다. 이때 우리에게 길잡이가 되어주는 게 유도등입니다. 이러한 유도등을 보고 피난할 곳을 찾아 피난하게 됩니다. 유도등은 일반적으로 배전반으로부터 전기가 연결되어 있어 점등되고, 건물 내에 이상이 있어 정전이 되더라도 유도등의 내부에 비상전원(축전지)이 내장되어 있으며, 설치 장소와 목적에 맞게 설치되어야 합니다.

유도등의 종류

유도등의 종류에는 피난구유도등, 통로유도등, 객석유도등으로 크게 3가지로 구분됩니다. 비상 상황 시 피난을 위해 사전에 유도등이 안내하는 의미를 알고 있는 게 중요합니다.

1. 피난구유도등

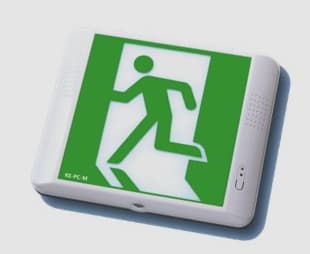

피난구유도등

피난구유도등은 건물 내 출입구를 가리키는 유도등으로 녹색바탕에 사람모양 형태의 모양이 출입구를 나가는 이미지로 표시됩니다.

2. 통로유도등

통로유도등은 피난 통로를 안내하기 위한 유도등으로 화살표가 가리키는 방향은 피난구 위치를 나타내며, 피난통로가 되는 거실과 복도 또는 계단의 통로에 설치합니다. 피난구유도등과 반대로 백색바탕에 녹색으로 표시됩니다.

2-1. 복도통로유도등

복도통로유도등

건물 내 피난통로가 되는 복도에 설치하는 유도등으로 피난구의 방향을 유도하는 역할을 합니다. 복도통로유도등은 바닥으로부터 1m 이하의 벽면에 설치하는 게 일반적이며, 구부러진 모퉁이 및 보행거리 20M마다 설치해야 합니다.

그리고 특정 장소에는 바닥에 매입해 설치하는 복도통로유도등으로 구분됩니다.

2-2. 거실통로유도등

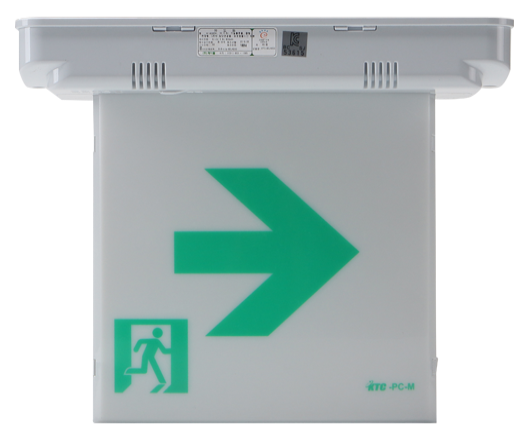

거실통로유도등

거실, 주차장 등의 개방된 통로에 설치하는 유도등으로 개방된 공간의 피난구를 유도합니다. 바닥에서 1.5M 이상 위치 그리고 보행거리 20M마다 설치해야 합니다. 다만 거실 통로에 기둥이 있을 경우 기둥 부분의 바닥으로부터 높이 1.5M 이하의 위치에 설치할 수 있습니다.

2-3. 계단통로유도등

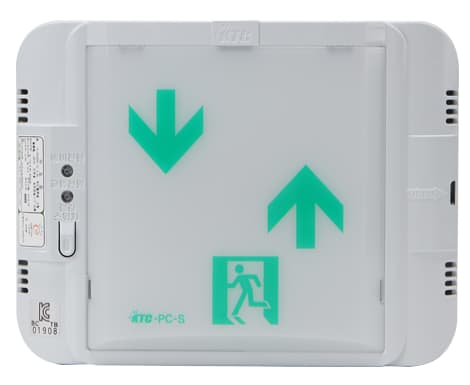

계단통로유도등

피난통로가 되는 계단이나 경사로에 설치치하는 유도등으로 지면으로부터 높이 1m 이하의 위치에 설치하는 게 일반적입니다.

3. 객석유도등

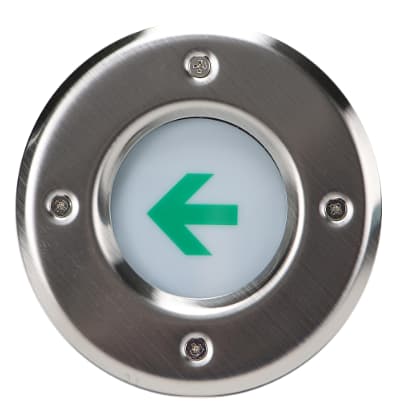

객석유도등



개석의 통로 바닥 또는 벽에 등에 설치하는 유도등으로 다른 유도등과 다르게 내부 비상전원(축전지) 및 예비전원 감지장치를 제외하고 설치할 수 있으며, 외부 전원 장치로 부터 비상전원을 공급할 수 있습니다.

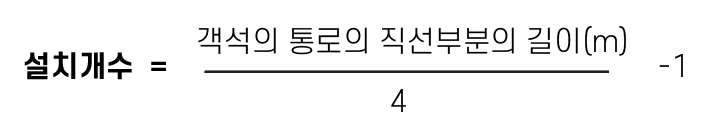

객석유도등-설치-계산법

객석 통로 유도등의 설치 개수는( 통로 직선길이(m) / 4) -1로 계산할 수 있으며, 결과 값이 "소수점 이하의 수는 1로 본다"라고 명시되어 있습니다. 예로 객석 통로 길이가 25m 장소에서 객석유도등 설치 개수는 (25/4)-1 = 5.25개 이므로 소수점 이하 수 1로 봤을 때 25M 장소에서의 객석유도등 설치 개수는 6개를 설치해야 합니다.



이렇게 건물 내 비상 상황 시 피난을 할 수 있게 안내해 주는 유도등 외에도 유도선과 유도표지 등이 다양하게 있으며, 설치 기준이 각가 다르기 때문에  '소방청장이 고시한 성능인증 및 제품검사의 기술기준'에 적합한 제품을 설치하는 것을 권장합니다.
