우리가 생활하는 공간에서는 전기를 사용하기 위해 다양한 전선들을 사용하고 있습니다. 이러한 전선에는 사용 용도와 목적에 맞게 사용해야 안전하고 편리하게 전기를 사용할 수 있게 되는 것입니다. 산업 및 건축 현장에서 주로 사용되고 있는 전선의 종류와 특징에 대해 정리해 보겠습니다.
전선의 종류
전선은 피복 절연에 따라 절연전선, 코드선, 케이블 및 나전선 등으로 구분합니다. 전선의 도체의 재질은 동이 나 합금, 동합금 등으로 사용되며, 피복은 천연고무나 합성고무, 합성수지 등으로 사용되고 있습니다.
1. 절연전선
1) IV, HIV, HF-IX 절연 전선 차이
- 1-1) 'IV' - 비닐 절연
- 1-2) 'HIV' - 2종 내열 비닐
- 1-3) 'HF-IX - 저독성 난연 가교 폴리올레핀
절연전선은 대표적으로 가장 많이 사용되는 전선은 IV, HIV, HF-IX가 일반적으로 사용하며, IV의 I는 비닐 V는 절연전선을 뜻해 IV는 비닐 절연전선을 뜻하고, HIV는 IV에서 내열성 의미를 가진 약호 H가 추가된 HIV라고 일반적으로 부르고 있지만

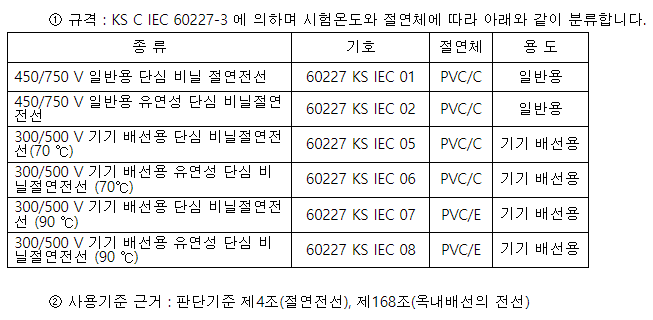

과거 KS C 3328 표준에 의하여 생산되었지만 이('09.10.27) 표준이 폐지됨에 따라 일부 현장에서 KS C IEC 60227-3으로 제조된 제품을 HIV라고 호칭하고 사용되고 있습니다.
HIV가 생산이 중단되면서 나온 전선이 HF-IX입니다. HF-IX의 HF 약호는 저독성, 난연을 뜻하며, 'I'는 절연전선, 'X'는 가교 폴리오레핀을 뜻하는 전선으로 기존 절연 전선에 비해 내열성 우수하고, 화재 시 유독가스가 발생되지 않은 전선입니다. 이 세 가지 절연 전선은 육안으로 구별하기 어렵지만 전선 피복의 자막을 보면 구별할 수 있습니다.
- IV 60227 KS IEC 01.
- HIV 과거 KS 3328이었지만 현재 60227 KS IEC 07을 'HIV'라고 일부 현장에서 사용됨.
- HFIX KS C 3341

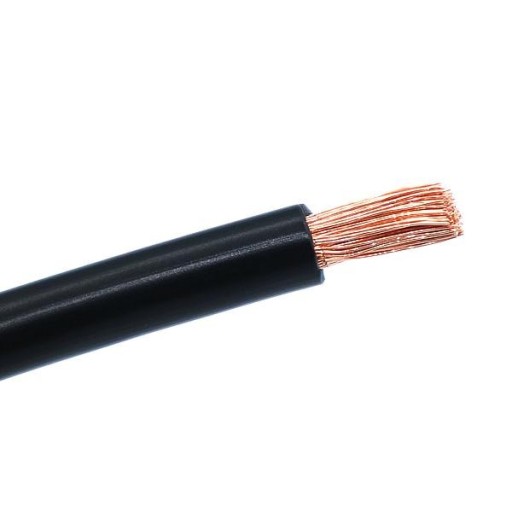

2) 'KIV' - 기기 배선용 단심 비닐 절연전선
KIV는 많은 소선으로 되어 있고 가요성이 우수한 절연 전선으로 차단기와 판넬 작업 또는 전자기기 배터리 등에 많이 사용되는 전선입니다.

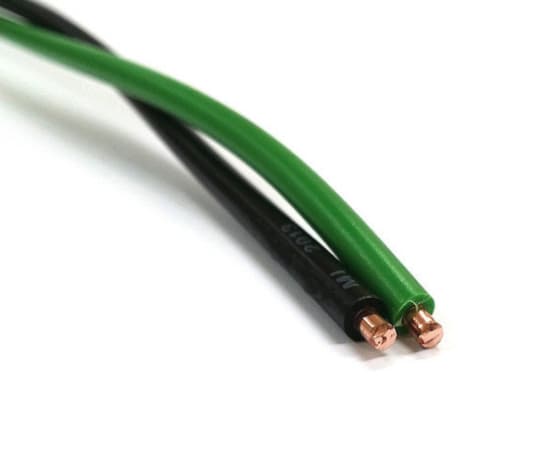

3) 'DV' - 인입용 비닐절연전선
DV전선은 가공 인입선으로 절연전선으로 배관을 씌우지 않고 작업할 수 있으며, 인입선 공사 시 조가 용선을 시공하지 않아도 되는 게 특징입니다.

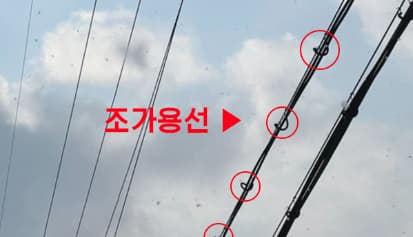

조가용선이란?
인장가도가 낮은 통신선이나 전압 전선 등을 전봇대를 걸쳐 작업하는 경우 지지하기 위한 전선을 조가용선이라고 함.

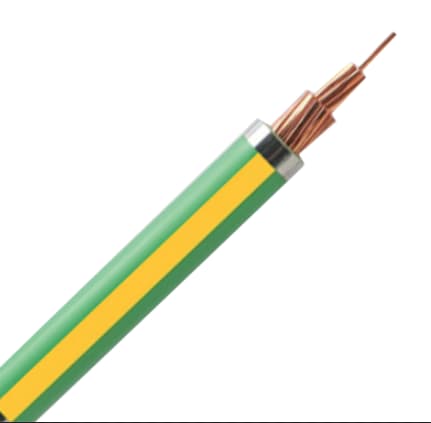

4) 'GV' - 접지용 비닐절연전선
GV는 접지에 사용되는 전선입니다. 과거에는 녹색선으로 생산되었지만 KEC 규정이 바뀐 후 녹색과 노란색이 교체되는 색으로 바뀌었습니다. 일반적으로 접지나 큰 설비의 접지는 GV선으로 접지를 하지만 콘센트, 전등 등의 접지는 IV로 접지를 하게 됩니다.
2. 코드선

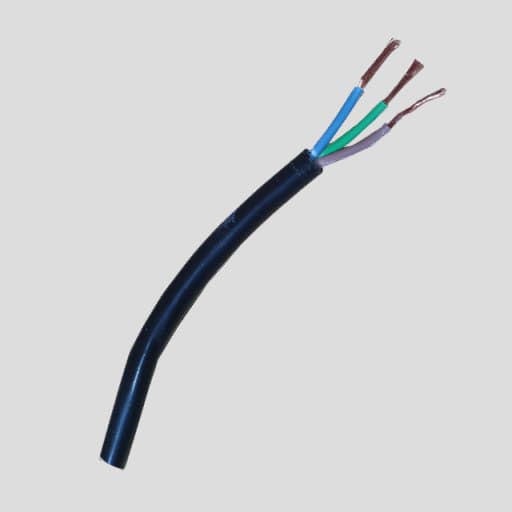

1) 'VCTF' - 비닐시스 원형 코드 60227 KS IEC 52, 53, 56, 57
VCTF 전선은 절연전선이 아닌 코드선으로 구분되며, 전자제품 콘센트 플러그에 많이 사용되는 전선입니다. 많은 소선과 부드러운 피복으로 인해 가용성이 우수한 전선이지만 외부로부터 힘을 받게 되면 찍힘 베임 등에 취약하고, 절연전선이 아니므로 옥내배선으로 사용할 수 없는 전선입니다.
'KEC 234.2 코드의 사용'에 따라 조명용 전원코드, 이동전선, 진열장 등의 내부에 사용할 수 있습니다.

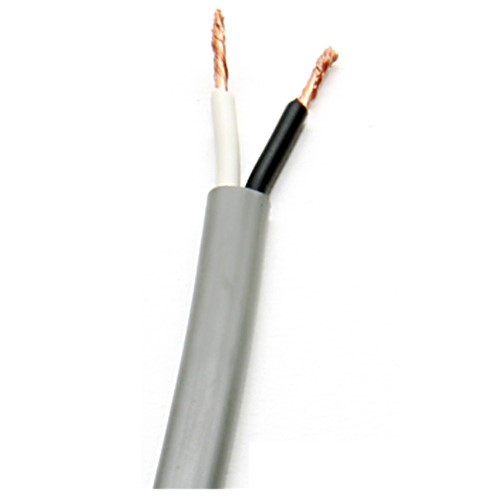

2) 'VCTFK' - 범용비닐 시스코드
장원형 전선은 장원선이라고도 불리며, 과거엔 품질을 인정받지 못해 사용을 제한받기도 했지만 최근에는 품질관리를 통해 다시 사용가능 전선입니다. 이 장원선은 실내에서만 사용할 수 있으며, 조명선이나 이동기기의 코드선으로 범용으로 사용할 수 있습니다.
3. 케이블

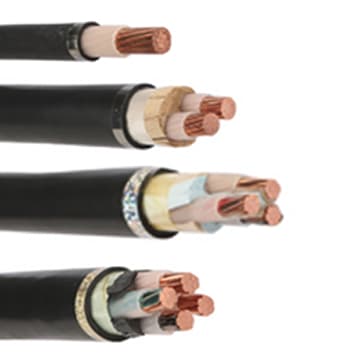

1) 'CV' - 가교 폴리에틸렌 절연 비닐 시스 케이블
CV는 전력용 케이블로 매우 폭넓게 사용되고 있으며, 높은 성능과 신뢰성이 가진 케이블입니다. 케이블 피복에 내후성 소재를 사용하고 있기 때문에 배관을 사용하지 않고 비바람에 노출되는 옥외나 땅속에 묻혀 사용할 수 있습니다.
2) 'VCT' - 비닐 캡타이어 케이블(VCT)
VCT는 VCTF 같은 수많은 연선으로 되어 있어 가요성이 뛰어난 전선입니다. VCTF는 코드선으로 분류된 고정배선으로 사용할 수 없지만 VCT 전선은 케이블로 분류되기 때문에 고정배선으로 사용할 수 있습니다.
이 밖에도 산업 및 건설 현장에서 많은 종류의 전선들이 사용되고 있어 용도와 목적에 맞는 전선을 사용하는 것을 권장합니다.
