배선 작업할 때 전선에 통로 사용되는 배관자재가 후렉시블 전선관입니다. 이러한 후렉시블은 가요전선관이라고 불리며, 실내외 천장 또는 벽속에 배선을 안전하게 매립하기 사용되는 전선관입니다. 가요전선관은 크게 합성수지제 그리고 금속제 가요 전선관을 사용하게 됩니다. 합성수지제 가요전선관의 대표적인 전선관으로는 CD파이프와 ELP 파이프 주로 사용되고 금속제 가요전선관 1종의 SF, GW, WF, SW 후렉시블 전선관을 주로 사용하게 됩니다.
합성수지 가요전선관의 대표적인 전선관
CD 파이프 CD관(Combine Duct)
CD파이프는 노출된 곳에 사용할 수 없으며, 건축을 지을 때 매입전선관에 공사에 사용합니다. 다양한 색상이 표준규격이 있어 전선관의 용도 구별이 용이하며, 과거에는 이중천장에 주로 시공을 했었으나 화재 시 화재확산 방지를 위해 한국전기설비규정이 개정되면서 22년도부터는 이중천장에 합성수지관을 사용할 수 없게 되었습니다.

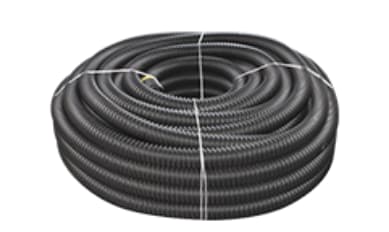

ELP 파이프(파상형 경질폴리에틴렐 전선관)
ELP 파이프는 파상형 경질 지중전선관으로 압축강도가 강하기 때문에 매설 후에 큰 압력이 있어도 변형될 우려가 적습니다. 일반적으로 전력/통신 케이블 보호하는 데 사용하는데 단위 길이가 길며, 연결 부분이 적어 안정성이 뛰어고, 합성수지관으로 무게가 가벼워 작업 효율이 높아 공사기간을 단축시키는 등 경제성이 높습니다.
금속제 가요전선관
SF 후렉시블 전선관 - 고장력 비방수
SF후렉시블은 응용형 고장력 비방수 전선관으로 주로 건물 내 천장에 SF 후렉시블을 사용해 시공하게 됩니다. 앞서 설명했듯이 과거에는 이중천장에 CD관을 사용했지만 CD관 대처용으로 경제성과 작업효율이 효과적인 SF 후렉시블을 이중천장에 은폐된 곳에서 배관작업 하고 있습니다.
GW 후렉시블 전선관 - 표준형 방수
SF 재질에 외관에 PVC 방수 코팅이 추간 된 게 GW 후렉시블입니다. GW후렉시블은 표준형 일반 방수 전선관으로 방수, 방유, 내습, 내한 내화학성이 뛰어나 수분 유입이 우려되는 곳에 주로 사용합니다. 일반적으로 옥외 배관 노출 우려되는 곳에 GW 후렉시블을 사용합니다.

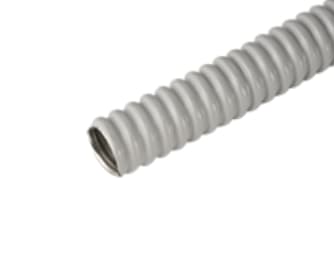

WF 후렉시블 전선관 - 회색 방수
WF후렉시블은 표준형 일반 방수 전선관으로 다른 후렉시블에 비해 경제성이 우수한 제품으로 많이 사용하는 가요전선관입니다. 제조사에 따라 인서트 방향이 반대일 경우가 많아 시공 시 주의해야 합니다. 일반적으로 가용성이 우수하여 공장이나 상가 옥내 배선에 가장 많이 사용되는 후렉시블입니다.
SW 후렉시블 전선관 - 고장력 방수
SW후렉시블은 응용형 고장력 방수 전선관으로 외관은 특수 염화비닐 수지를 코팅하여 완벽한 방수를 보장하며 GW와 유사하게 생겼지만 내구성이 높아 유연성이 떨어지며, 무게도 다른 후렉시블 비해 무거워 내구성이 요구되는 곳에 주로 사용합니다.
이렇게 일반적으로 많이 사용되는 후렉시블에 대해 간략하게 알아봤습니다. 전선을 보호하는 전선관은 후렉시블 전선관 외 다양한 방법과 배관자재로 전선을 보호하고 있습니다. 이러한 전선관이 적재적소에 잘 매립되어 있기 때문에 우리는 지금까지 전기를 안전하게 사용할 수 있게 되는 것입니다.
