레이스 웨이 설계 시 대표적인 부속 정리

레이스웨이는 조명 기구의 배선용으로 사용되며 천장이 없는 노출 콘크리트로 되어있는 카페나 사무실 인테리어를 할 때 전기 배선을 하기 위해 설계하는 트레이입니다. 일반적으로 전선이 지나가는 통로로 사용하고 조명을 설치할 때도 사용합니다. 이러한 레이스웨이를  설계할 때 다양한 부속들을 연결해서 시공하게 되는데 대표적인 레이스웨이 부속을 정리해 보겠습니다.



1. 레이스 웨이 바디

일반적으로 용융아연도금강판(GI) 재질로 되어 있고, 길이는 3M 표준 규격은 40x40, 70x40, 110x50 3가지가 있고, 바디 바닥면에 200mm 간격으로 Knock Out이 설치되어 있어 레이스웨이 기구용 금구를 체결할 때 사용할 수 있습니다.

2. 레이스웨이 커버

바디 상부에 덮어 쉽게 설치하여 내부를 보호할 수 있으며, 커버밴드로 몸체와 덮개를 고정시킬 수 있습니다.

3. 레이스웨이 조인너와 엘보(Joiner & Elbow)

레이스웨이 상호 연결 시 사용하며 직선 또는 수직, 수평으로 연결 사용 가능하며, 레이스웨이와 레이스웨이를 상호 연결할 때 사용합니다. 바디 중간에 위치하도록 확인 후 볼트로 조여 고정할 수 있습니다.

앤드 캡(End cap)

레이스웨이_앤드캡

레이스웨이 설치 시 마감재로 사용되며 끝부분 홀을 타공해 전선관을 직접 연결할 수도 있습니다.

4. A행거(A-Hanger)

레이스웨이_A행거

천장이나 H빔 등에 고정되어 있는 전산 볼트에 걸어 레이스웨이를 지지하는 부속으로입니다 너트형 A행거는 전산 볼트 연결 시 작업 효율이 좋습니다.

5. C행거 D행거(C-Hanger / D-Hanger)

레이스웨이-C행거

레이스웨이_D행거

천장에 전산 볼트 설치가 어려울 때 C형강이나 H빔, L형 앵글 등 금속으로 시공된 곳에  전산 볼트를 고정할 때 사용하는 부속입니다. 현장 상황에 맞게 C행가 D행가를 선택해 시공할 수 있습니다.

6. 조인트 박스 (Joint Box)

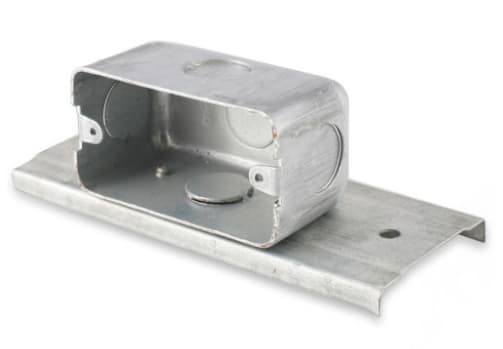

레이스웨이-조인트박스

레이스웨이 위쪽에 설치되며 바디 위 콘센트를 설치할 경우 사용되는 부속입니다.

6. 박스 커넥터(Box Connector)

레이스웨이_박스컨넥터

분전함이나 통신 패널 등 직접 연결되는 부분에 사용하는 고정 브래킷입니다.

6. 정션박스(Junction Box)

레이스웨이_정션박스

레이스웨이 바디끼리 연결하고 중간에 접속이 필요한 경우에 사용합니다. 정션박스는 2방, 3방, 4방 등 현장 상황에 따라 사용할 수 있습니다.

이밖에도 레이스웨이의 부속은 현장 상황에 따라 다양하게 사용할 수 있습니다.
