1로 3로 스위치 기본 이해와 4로 스위치 필요한 이유

일상생활에서 조명의 빛을 켜기 위해 스위치로 전등을 켜고 끄고를 편리하게 사용할 수 있습니다. 이러한 스위치에는 1구에서부터 6구까지 스위치로 조명이나 전기를 제어할 수 있도록 설계가 되어있고, 1로와 3로 회로를 일반적으로 많이 사용합니다.

1로 3로 스위치 차이

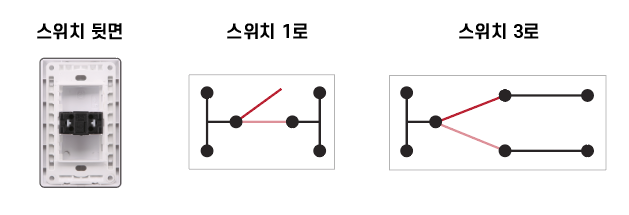

1로 스위치와 3로 스위치 회로

1로와 3로 스위치는 모양은 같지만 스위치의 뒤를 보면 회로를 확인할 수 있습니다. 회로를 보고 1로 스위치인지 3로 스위치인지 확인할 수 있습니다.

1로 스위치(단로)

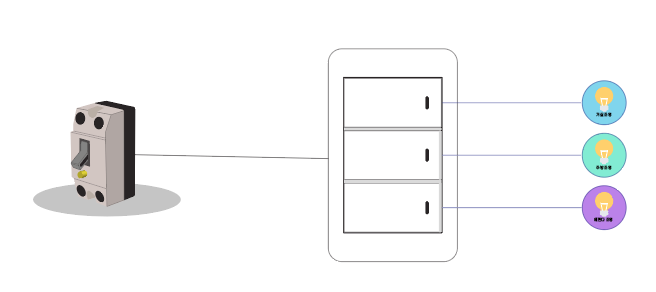

3구 1로 스위치 사용 예

1로 스위치는 "단로 스위치"라고도 불리며, 집안의 대부분은 스위치가 1로 스위치를 사용하고 있습니다. 1로 스위치는 스위치 하나에서 전등을 ON/OFF 제어를 할 수 있는 스위치입니다. 예로 거실 스위치는 일반적으로 3구 스위치를 일반적으로 많이 사용하고 있습니다.

거실 스위치 (3구 1로 스위치)

• 1번 스위치 거실 조명
• 2번 스위치 주방 조명
• 3번 스위치 베란다 조명

이렇게 스위치 개별마다 목적에 맞는 공간에 조명이 연결해 사용할 때 1로 스위치를 사용하고 있습니다.

그렇다면 3로 스위치는 언제 사용할까요?

3로 스위치

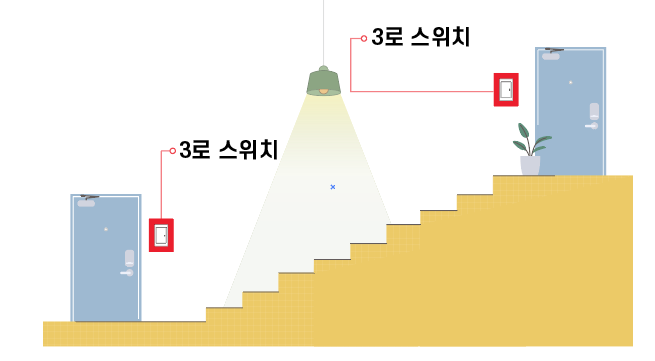

3로 스위치 예

3로 스위치는 한 개의 조명을 2곳에서 제어할 때 사용합니다.

예로 건물 내 계단 천장에 조명이 설치되어 있고, 이 조명을 ON/OFF 스위치가 2층에만 있다고 가정하면 1층에 있을 때 조명을 끄거나 켜야 할 경우가 생길 시 번거로움이 생겨 1층에도 3로 스위치를 설치해 1층과 2층에 설치된 스위치를 통해 계단의 조명을 제어할 수 있도록 사용할 때 사용합니다.

즉 한 곳에서 스위치를 제어하게 되면 동선이 길 경우 3로 스위치 2개를 설치해 동선을 최소화하면서 조명을 제어할 수 있도록 사용되는 스위치가 3로 스위치입니다.

3로 스위치 예

조합형 스위치와 4로 스위치

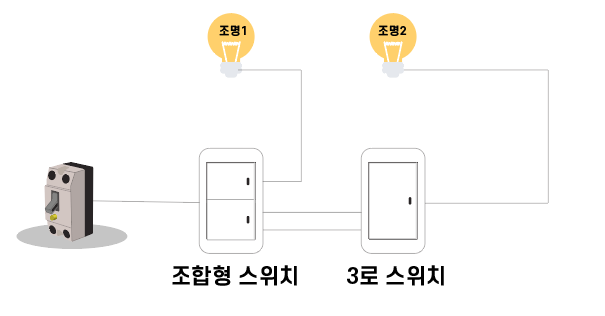

조합형 스위치(1로+3로)

조합형 스위치 사용 예

조합형 스위치는 1로 스위치와 3로 스위치를 복합적으로 사용할 경우 사용되는 스위치입니다. 1로는 일반적으로 사용할 수 있지만 3로 스위치를 사용할 경우 다른 쪽의 3로 스위치가 필요하게 됩니다.

4로 스위치

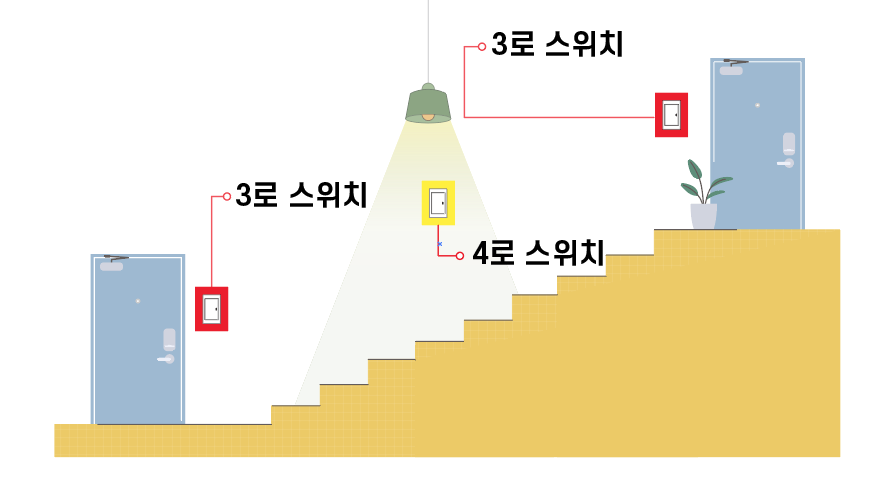

4로 스위치 사용 예

4로 스위치는 스위치 3개 이상 사용 시 사용되며 일반적으로 3로와 3로 사이에 4로 스위치를 추가로 결선해 제어할 수 있는 곳을 추가할 경우 사용합니다. 필요에 따라 4로 스위치는 여러 개 결선해 사용할 수 있습니다.
